ชั้นหินคดโค้ง – ธรณีวิทยาพาเที่ยว EP. 22

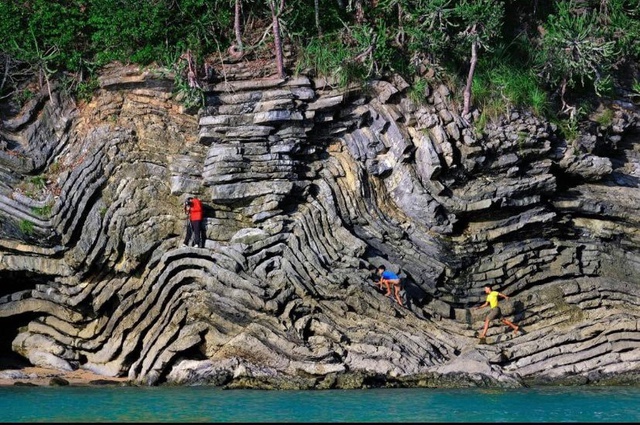

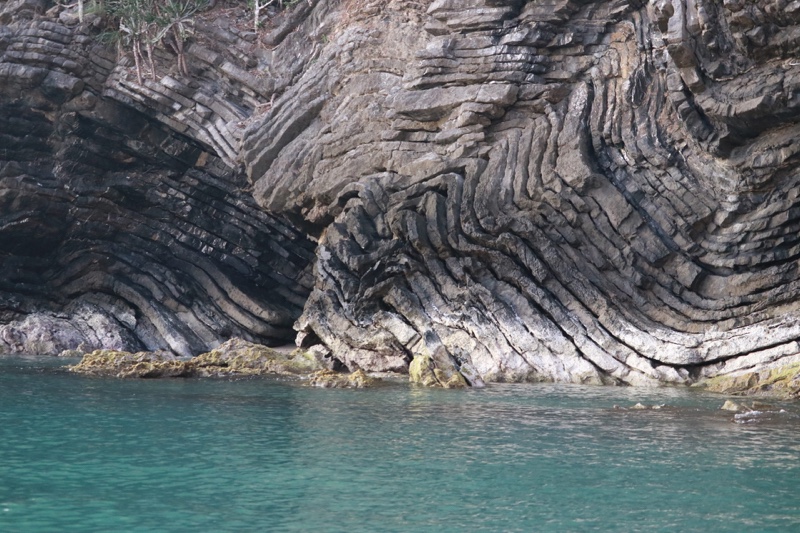

เขาหินพับผ้า เกาะท่าไร่-เกาะนุ้ยนอก ต. ท้องเนียน อ. ขนอม จ. นครศรีธรรมราช https://goo.gl/maps/BPLSAsa7JcHqFMVh7 (ที่มา : www.nakhononline.com)

เหมืองหินปูน หน้าพระลาน สระบุรี วัดถ้ำศรีวิไล ต. ผึ้งรวง อ. เฉลิมพระเกียรติ จ.สระบุรี
https://goo.gl/maps/oP1BFqFs1w7VufEG6

ธรณีวิทยาน่าเล่า

ชั้นหินคดโค้ง (fold) คือ โครงสร้างทางธรณีวิทยาที่เกิดจากหินถูกแรงเค้นทางธรณีแปรสัณฐานแบบบีบอัด (compressional stress) ทำให้หินเกิดความเครียดแบบหดสั้นลง และเกิดการคดโค้ง โดยส่วนใหญ่เกิดตามขอบแผ่นเปลือกโลกที่มีการเคลื่อนที่เข้าหากัน และเป็นโครงสร้างโดยส่วนใหญ่ที่ทำให้เกิดแนวเทือกเขา และเพื่อที่จะจำแนกรูปร่างและการวางตัวของชั้นหินคดโค้งในรายละเอียด นักธรณีวิทยาจึงกำหนดส่วนประกอบที่สำคัญต่างๆ ของชั้นหินคดโค้งไว้อย่างน้อย 5 ส่วน

  • จุดพับ (hinge point) และ เส้นพับ (hinge line) คือ จุดและเส้นที่แสดงค่าการโค้งของชั้นหินคดโค้งมากที่สุด
  • ระนาบแกนคดโค้ง (axial plane) คือ ระนาบที่แบ่งชั้นหินคดโค้งออกเป็นสองส่วนเท่าๆกัน
  • แขนการโค้งตัว (limb) คือ แขนทั้งสองข้างของชั้นหินคดโค้ง
  • แกนคดโค้ง (fold axis) คือ แกนที่แบ่งการคดโค้งออกเป็นสองส่วนเท่าๆกัน เป็นเส้นที่ตัดขวางส่วนที่โค้งที่สุดของชั้นหินคดโค้ง
  • มุมกด (plunge) คือ มุมเอียงเท (dip angle) ที่กวาดจากเส้นพับ (hinge line) ไปยัง เส้นพับมุมกด (plunging hinge line)

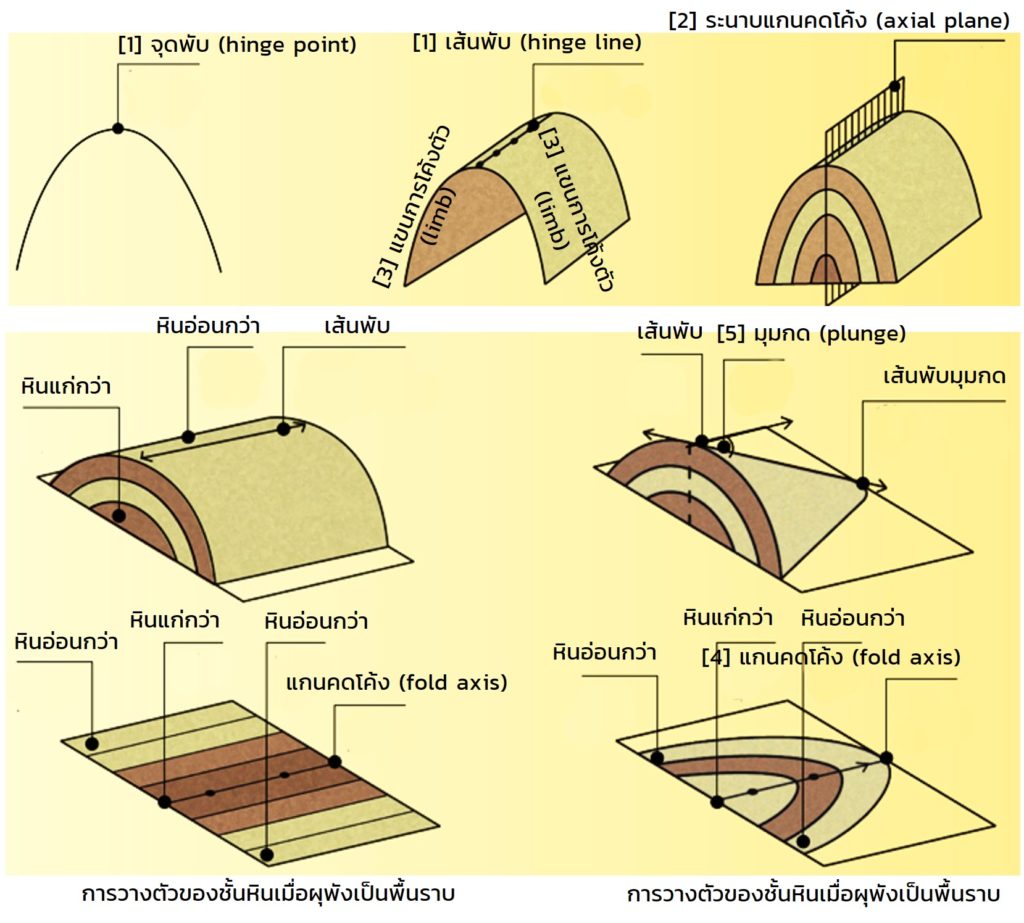

ส่วนประกอบของชั้นหินคดโค้ง (ที่มา : http://hkss.cedd.gov.hk)

ชั้นหินคดโค้งทั่วไป

ในเบื้องต้นชั้นหินคดโค้งที่พบบ่อยแบ่งย่อยเป็น 2 ชนิดหลัก คือ

  • ชั้นหินคดโค้งปะทุนคว่ำ (anticline) คือ การโค้งงอที่แขนทั้งสองข้างเอียงเทออกจากกัน
  • ชั้นหินคดโค้งปะทุนหงาย (syncline) คือ การโค้งงอที่แขนทั้งสองข้างของแนวการคดโค้งเอียงเทเข้าหากัน
แบบจำลองการเกิดชั้นหินคดโค้งปะทุนคว่ำและชั้นหินคดโค้งปะทุนหงาย

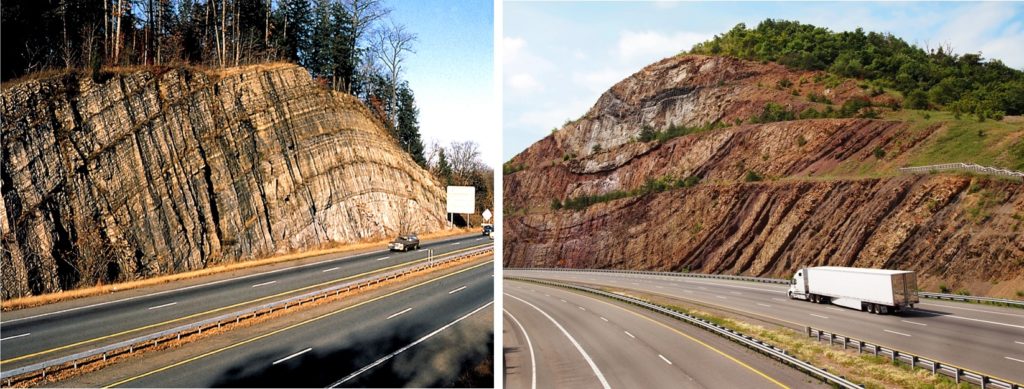

(ซ้าย) ชั้นหินคดโค้งปะทุนคว่ำ (ขวา) ชั้นหินคดโค้งปะทุนหงาย (ที่มา : www.usgs.gov)

อย่างไรก็ตาม โดยส่วนใหญ่ในธรรมชาติ ชั้นหินคดโค้งมักจะมีการเอียงเท หรือมีเส้นพับมุมกด (plunging hinge line) นักธรณีวิทยาจึงแบ่งย่อยและเรียกชั้นหินคดโค้งที่มีเส้นพับมุมกดว่า 3) ชั้นหินคดโค้งเอียง (plunging fold) ซึ่งจะเป็นประทุนหงายหรือประทุนคว่ำก็ขึ้นอยู่กับการวางตัวของชั้นหิน

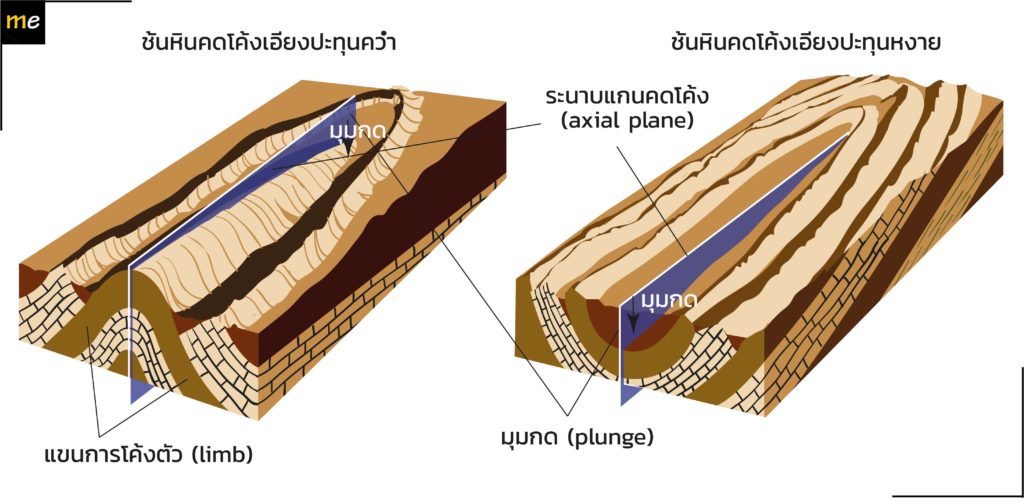

แบบจำลองการเกิดชั้นหินคดโค้งเอียง

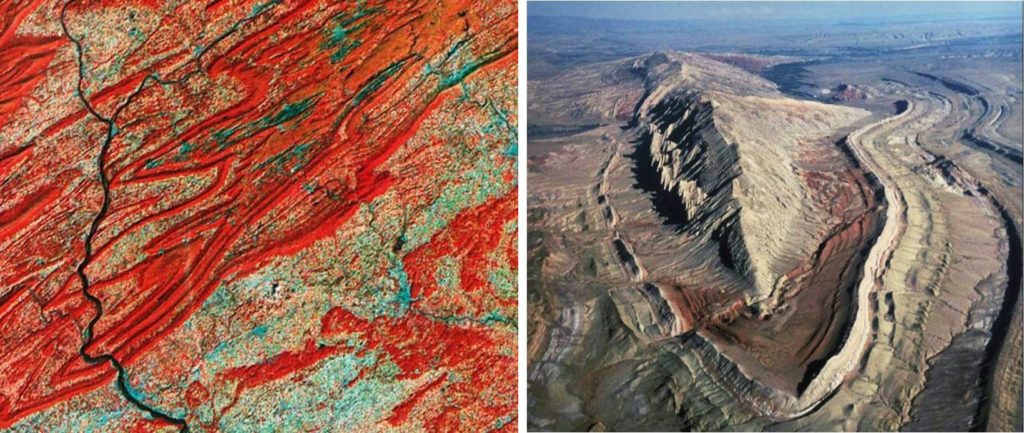

(ซ้าย) ภาพถ่ายดาวเทียมแสดงชั้นหินคดโค้งเอียงของเทือกเขาแอฟพาลาเชียน ทางตะวันออกของสหรัฐอเมริกา (ขวา) ภาพถ่ายมุมสูงของภูเขาแกะ (Sheep Mountain) รัฐไวโอมิง สหรัฐอเมริกา แสดงชั้นหินคดโค้งเอียง (ที่มา : www.geologyin.com)

เพิ่มเติม : การคดโค้งโก่งงอของหิน

. . .
